1.大電流滑環
什么是大電流滑環？
大電流滑環由于過的電流非常大，因此對接觸電阻以及電阻的變化率的波動要求的非常高，因為：功率=電流平方*電阻，只要接觸電阻有點大，那發熱的情況非常嚴重。因此，我們在制作大電流滑環和設計大電流滑環的時候要特別注意這點，其次，大電流滑環對電壓變化的要求也非常高，在電流特別大的時候容易產生一種叫電火的效應，電火的效應的滑環的壽命以及材料的氧化等產生非常大的影響。

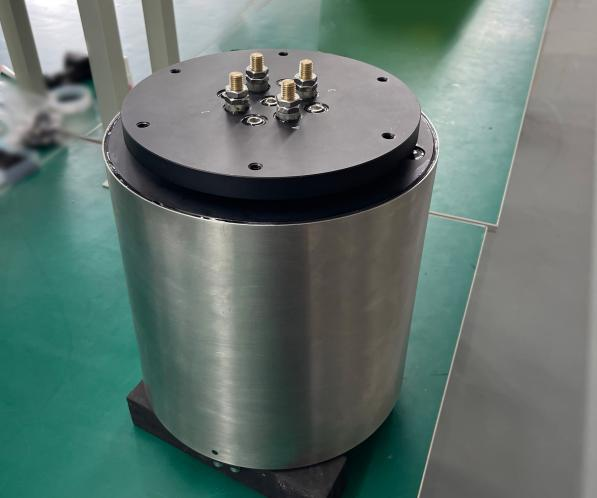

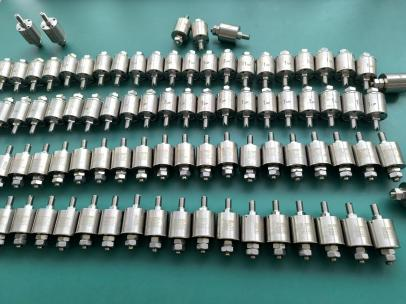

華盛電氣大電流滑環實物圖
如何制作大電流導電滑環？
傳統工藝上大電流滑環主要有面接觸和點接觸，面接觸主要指碳刷和刷片里面的環進行大面積接觸。而點接觸主要由貴金屬和纖維刷來進行接觸滑環，兩種工藝各有優缺點。纖維刷接觸環主要是靠點接觸，靠纖維刷的數量來接觸面積來確保接觸面積足夠的小。雖然說點接觸方式對導電滑環壽命的影響，是有積極效果的，但是點接觸的蔽端也就是是容易出現斷路。燒斷等情況，因此，用纖維刷點接觸的情況來設計大電流導電滑環的時候，我們一定要用導電性非常高的銀銅絲，表面鍍層要具有非常良好的導電性，要用銀，銀銅等鍍層來實現，而面接觸大電流滑環在市場占有率在70%以上，是一種比較成熟的工藝，成本相當低，但缺點是面積太大，壽命不夠長。
2.大電流滑環的特點
電流大：單路最大電流可達3000A
壽命可達1億轉以上
轉速高，每分鐘正常情況下500-1000轉
結構簡單 一體化結構，易安裝
環保健康無毒無污染
體積小 精度高
高可靠性 高穩定性 高性價比
3.大電流滑環的安裝方式

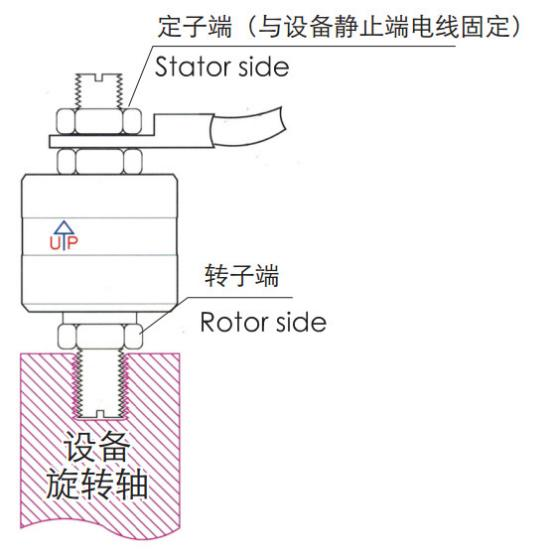

垂直安裝
1.將轉子端順時針方向擰進設備旋轉內螺紋孔內，固定轉子端的螺絲，使之與設備旋轉軸卡緊。
2.通過滑環定子端的螺絲將滑環定子端與設備靜止端的電線連接。
水平安裝
轉子端為外螺紋，定子端為外螺紋的安裝方法:
1.將轉子端擰進設備旋轉軸的外螺紋柱上，并擰緊。
2.通過滑環定子端的螺絲將滑環定子端與設備靜止端的電線連接。
4.大電流滑環
1、水平鍍銅線、旋轉鍍銀線
2、旋轉舞臺燈、電腦燈
3、旋轉攝影機、旋轉燈箱
4、圓形銀幕管內攝影機
5、電纜卷筒
6、旋轉天線
7、半導體裝置
8、機器人手臂
9、加熱輥輪
10、旋轉接頭等

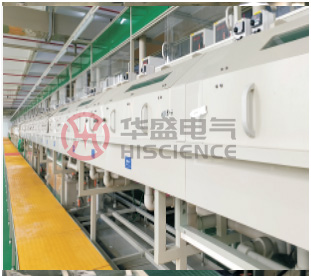

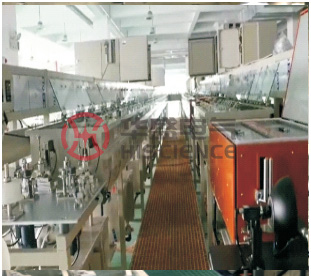

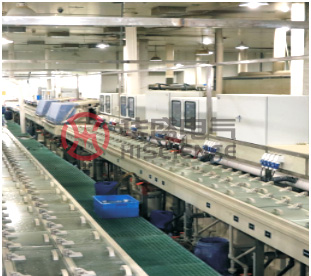

大電流滑環在電鍍行業的應用
